LC同轴式硬齿面圆柱齿轮立式减速机，泰兴五星减速机2000多种常用型号均有货，可以当天发货，如果不满意可以完全退货。
该系列是等效采用HG5-746-78标准的两级同轴式硬齿面圆柱齿轮立式减速器，允许正反两向运转，适用于各行业设备的减速装置，特别是搅拌减速装置，具有传动平稳、噪声低、效率高、承载能力强、结构紧凑、重量轻等特点。组合配套范围广，可配多种系列的电动机、无级变速器、机架、联轴器及轴封，以适应有防爆要求的场所及工艺参数多变的工艺要求。
该系列减速器有直联式、非直联式、双轴式三种，输出轴有两种结构型式：Ⅰ型为夹壳式；Ⅱ型为普通圆柱形轴伸，电动机安装型式为B5或V1。双轴式不带电机，输入功率应根据润滑以提高传动效率；增设密封装置，提高密封性能杜绝漏油现象，改进后的机体高度、安装尺寸及参数均不变。

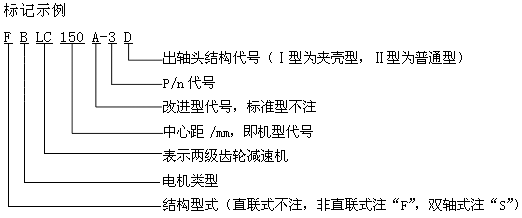

型号与标记
（1）型号
a.LC型—二级硬齿面圆柱齿轮立式减速器；
b.LC（A）型—改进型二级硬齿面圆柱齿轮立式减速器。

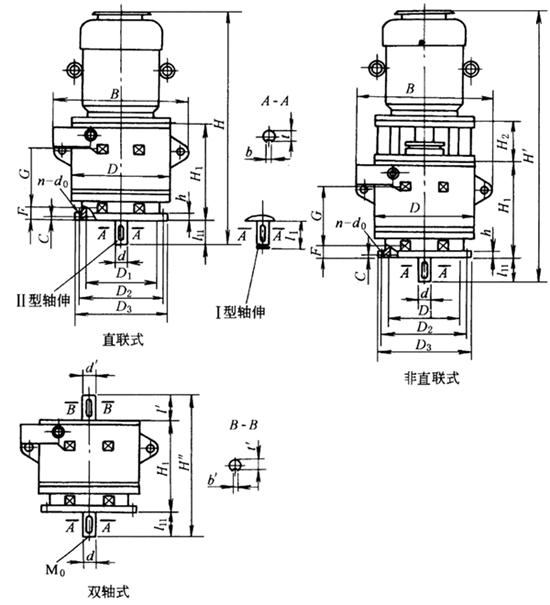

尺寸
机型号
|
中心距
a
|
轴径d
|
输出轴许用
转矩/N·m
|
轴承间距
|
外形尺寸
|
|||||||
G
|
F
|
D
|
B
|
H1
|
H2
|
H
|
H＇
|
H＂
|
||||
LC75
|
75
|
30k6
|
89.5
|
130
|
58
|
252
|
314
|
262
|
138
|
582～622
|
720～760
|
379
399
|
LC100
|
100
|
40k6
|
328
|
160
|
66
|
316
|
398
|
326
|
137
165
|
681～816
|
818～981
|
495
515
|
LC125
|
125
|
50（55）k6
|
810
|
200
|
71
|
390
|
495
|
403
|
158
198
|
868～1148
|
1026～1346
|
595
625
|
LC150
|
150
|
65（70）m6
|
2289
|
225
|
76
|
470
|
575
|
455
|
200
|
1090～1370
|
1290～1570
|
663
693
|
LC200
|
200
|
80m6
|
3283
|
252
|
95
|
600
|
775
|
559
|
220
250
|
1459～1749
|
1679～1999
|
744
754
|
LC250
|
250
|
100m6
|
5880
|
304
|
80
|
725
|
920
|
598
|
290
|
1683～2108
|
1973～2398
|
863
883
|
LC325
|
325
|
130m6
|
15000
|
406
|
134
|
950
|
1255
|
850
|
390
|
2300～2500
|
2690～2890
|
1230
1250
|
机型号
|
外形尺寸
|
减速器重量/kg
|
带电机重量/kg
|
||||||||||||||||
D1
|
D2
|
D3
|
n-d0
|
h
|
c
|
LⅠ
|
LⅡ
|
M0
|
b
|
t
|
d＇
|
l＇
|
b＇
|
t＇
|
直联式
|
非直联式
|
直联式
|
非直联式
|
|
LC75
|
200H8
|
230
|
260
|
6-φ14
|
16
|
5
|
75
|
55
|
2-M6
|
8
|
26
|
20
|
35
|
6
|
16.5
|
59
|
80
|
81～96
|
102～117
|
LC100
|
230H8
|
260
|
290
|
6-φ14
|
16
|
5
|
95
|
75
|
2-M6
|
12
|
35
|
25
|
55
|
8
|
21
|
104
|
136
|
137～184
|
169～216
|
LC125
|
270H8
|
305
|
340
|
8-φ18
|
18
|
6
|
125
|
95
|
2-M8
|
14
16
|
44.5
49
|
35
|
60
|
10
|
30
|
184
|
230
|
242～394
|
288～440
|
LC150
|
320H8
|
360
|
400
|
8-φ18
|
20
|
6
|
145
|
115
|
2-M10
|
18
20
|
58
62.5
|
40
|
65
|
12
|
35
|
299
|
382
|
465～619
|
548～702
|
LC200
|
360H8
|
410
|
460
|
8-φ22
|
24
|
8
|
160
|
150
|
2-M12
|
22
|
71
|
55
|
90
|
16
|
49.5
|
662
|
796
|
1022～1442
|
1156～1576
|
LC250
|
470H8
|
520
|
580
|
12-φ22
|
28
|
8
|
190
|
170
|
2-M12
|
28
|
90
|
70
|
125
|
20
|
62.5
|
883
|
1040
|
1413～2123
|
1570～2280
|
LC325
|
680H8
|
800
|
880
|
12-φ35
|
32
|
10
|
230
|
210
|
2-M12
|
32
|
119
|
90
|
170
|
25
|
81
|
2040
|
2560
|
—
|
3525～4010
|
注：
1、当4极电机≥18 .5kW或6极电机≥15kW时，H和H′值按Y系列V1型式电机高度计入，否则按Y系列B5型式电机高度计入。若配用其他系列电机，H和H′值应相应变动。
2、直联式的小齿轮直接装在电机轴上，非直联式的电机通过弹性联轴器与减速器相连，双轴式不带电机。减速器同轴线输入输出，可正、反两方向旋转。改进型（A型）尺寸与表中相应机型号尺寸相同。
3、Ⅰ型轴头配夹壳联轴器，Ⅱ型轴头为普通型，轴端中心配有螺孔M0供压入联轴器用。配用联轴器有GT、DF、SF、TK型。
4、括号内的轴径为可加大输出轴尺寸，需要采用括号内尺寸时应另加说明。
承载能力
减速比i
|
12
|
12
|
10
|
12
|
10
|
7.5
|
6
|
4.5
|
4
|
减速机型号
|
输出轴许用
转矩/N·m
|
输出转速n/r·min-1
|
65
|
85
|
100
|
125
|
150
|
200
|
250
|
320
|
370
|
||
电机功率P/kW
|
8极
|
6极
|
4极电机
|
||||||||
750 r / min
|
1000 r / min
|
1500r / min
|
|||||||||
P/n代号
|
|||||||||||
0.55
|
×
|
×
|
×
|
1
|
3
|
7
|
11
|
15
|
19
|
LC75
|
89.5
|
0.75
|
×
|
1/6
|
2/6
|
2
|
4
|
8
|
12
|
16
|
20
|
||
1.1
|
×
|
1/6
|
3/6
|
1
|
5
|
9
|
13
|
17
|
21
|
||
1.5
|
×
|
2/6①
|
4/6
|
2
|
6
|
10
|
14
|
18
|
22
|
||
2.2
|
1/8①
|
1/6
|
5/6
|
3①
|
5
|
9
|
13
|
17
|
21
|
LC100
LC100A
|
328
|
3.0
|
2/8①
|
2/6①
|
5/6
|
4①
|
6
|
10
|
14
|
18
|
22
|
||
4.0
|
3/8①
|
3/6①
|
6/6①
|
1
|
7
|
11
|
15
|
19
|
23
|
||
5.5
|
4/8①
|
4/6①
|
7/6①
|
2①
|
8①
|
12①
|
16
|
20
|
24
|
||
7.5
|
1/8①
|
1/6①
|
8/6①
|
3①
|
5①
|
8①
|
12
|
16
|
20
|
LC125
LC125A
|
810
|
11.0
|
2/8①
|
2/6①
|
5/6
|
4①
|
6①
|
9①
|
13
|
17
|
21
|
||
15.0
|
3/8①
|
3/6①
|
6/6①
|
1①
|
7①
|
10①
|
14
|
18
|
22
|
||
18.5
|
1/8①
|
4/6①
|
7/6①
|
2①
|
5①
|
11①
|
15
|
19
|
23
|
||
22.0
|
2/8①
|
1/6①
|
3/6
|
3①
|
6①
|
8①
|
10
|
13
|
16
|
LC150
LC150A
|
2289
|
30.0
|
1/8
|
2/6①
|
4/6
|
4①
|
7①
|
9①
|
11①
|
14
|
17
|
||
37.0
|
2/8①
|
1/6①
|
5/6
|
1①
|
3
|
6
|
12①
|
15
|
18
|
||
45.0
|
3/8①
|
2/6①
|
4/6①
|
2①
|
4
|
7
|
10
|
LC200A
|
3283
|
||
55.0
|
1/8①
|
3/6①
|
5/6①
|
1
|
5
|
8
|
11
|
||||
75.0
|
2/8①
|
1/6①
|
6/6①
|
2①
|
4
|
9
|
12
|
||||
90.0
|
3/8①
|
2/6①
|
4/6①
|
3①
|
5
|
7
|
13
|
||||
110.0
|
×
|
3/6①
|
5/6①
|
1①
|
6
|
8
|
10
|
LC250A
|
5880
|
||
132.0
|
×
|
×
|
6/6①
|
2①
|
5①
|
9
|
11
|
||||
160.00
|
×
|
×
|
×
|
3①
|
6①
|
10①
|
12
|
||||
185
|
×
|
×
|
×
|
4①
|
7①
|
11①
|
16①
|
LC325A
|
15000
|
||
200
|
×
|
×
|
×
|
×
|
8
|
12①
|
17①
|
||||
220
|
×
|
×
|
×
|
×
|
9①
|
13①
|
18①
|
||||
250
|
×
|
×
|
×
|
×
|
×
|
14①
|
19①
|
||||
280
|
×
|
×
|
×
|
×
|
×
|
15①
|
20①
|
||||
315
|
×
|
×
|
×
|
×
|
×
|
×
|
21①
|
||||
①宜选用非直联式，尤其LC200A、LC250A、LC325A必须选用非直联型。
注：
1、表中“×”表示非选择区。减速器允许正、反两个方向旋转。
2、A型为改进型，配有润滑油泵，采用喷油润滑以提高齿轮工作寿命。LC150A、LC200A、LC250A、LC325A型配有单独电动油泵，功率为120W三相电源，使用时需与电源连接。LC100A、LC125A型当转速≤125r/min时，配有单独电动油泵，功率为90W，而转速＞125r/min时，为内部传动机构驱动，不另配电动油泵。
